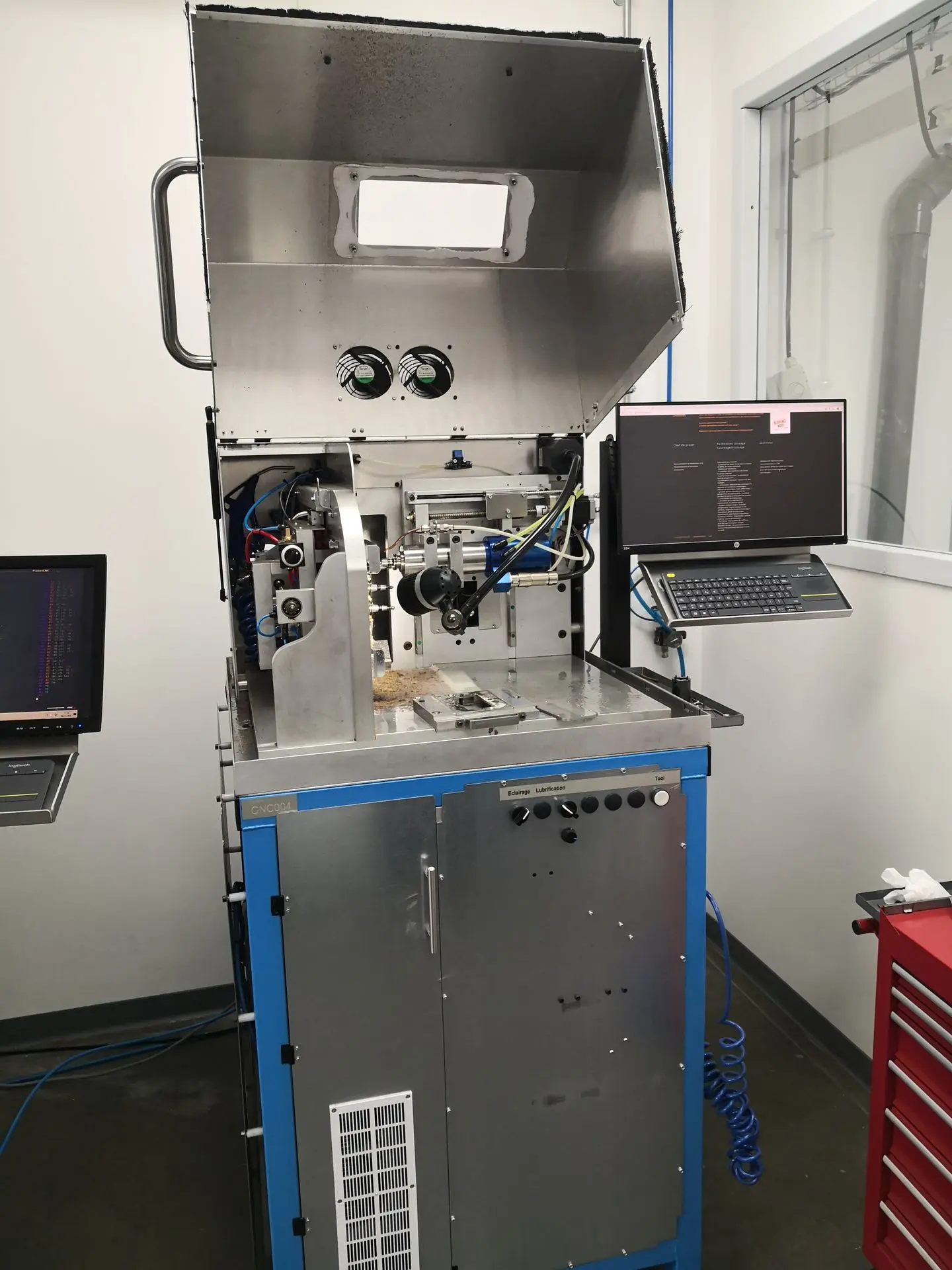

Afin de répondre à un besoin, nous avons crée un centre d'usinage 3 axes horizontal spécifiquement adapté à la haute joaillerie.
Descriptif technique :
- Centre d'usinage 3 axes
- Dimension d'usinage 105 x 55 mm (Z de 70mm)
- Plaque de maintien interchangeable et autocentrée
- Broche ATC horizontale 60.000rpm 1800 watts
- Chargeur automatique 6 outils (cassette interchangeable)
- Servomoteur en boucle fermé avec asservissement par règle linéaire sur les 3 axes.
- Arrosage et/ou soufflage
- Filtration & décantation des huiles de coupe dans un bac
- Lecteur iso

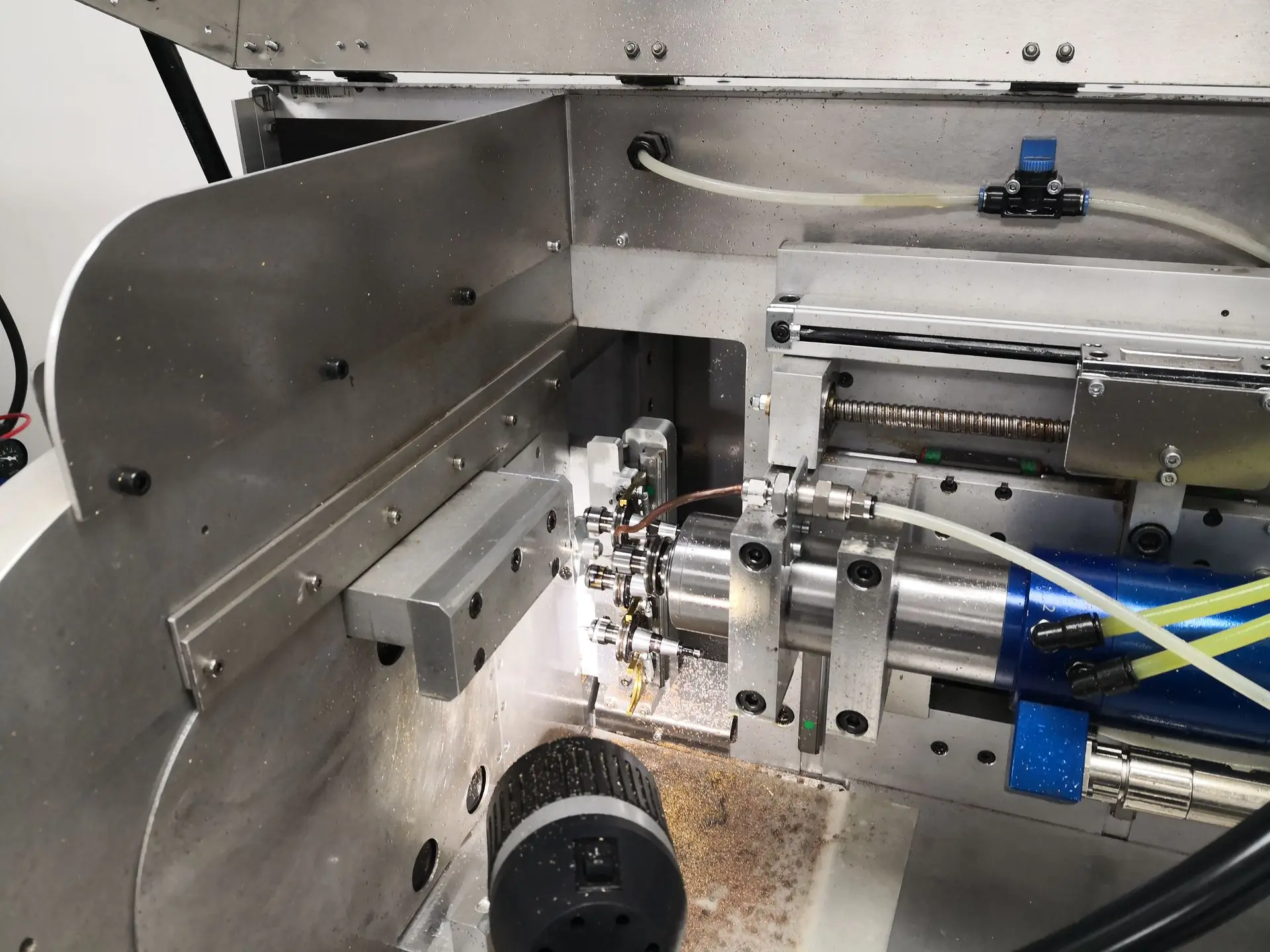

Pourquoi une broche et des usinages horizontaux?

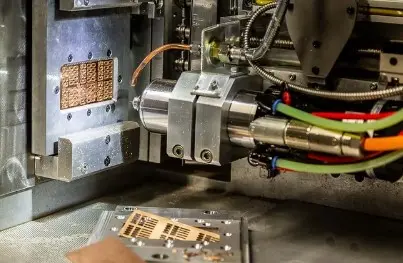

La contrainte de départ était de percer environ 800 trous ø0.6 dans une plaque d'or avec un seul foret. Et c'est tout simple mais arroser à l'horizontale permet une meilleur évacuation des copeaux, ce qui rallonge considérablement la durée de vie des outils de coupe. De plus, cela permet de concentrer les déchets sur une zone et de pouvoir filtrer plus efficacement les huiles de coupe.
Une répétitivité et une grande précision, afin de pallier à l'exigence du domaine d'application, nous avons décidé d'intégrer en plus des servomoteur (avec codeur) une règle optique pour le contrôle et la correction des mouvements.
